不同規范關于基坑變形監測報警值的規定

基坑變形監測報警值在現場是一個十分嚴肅的問題，監測報警值是確定基坑開挖施工合理流程，保護基坑邊坡及周圍環境安全的主要的判斷依據?，F場監測人員通過監測數據判斷基坑工程的狀態及危險程度時，作為可以信賴的依據，一般是將現有規范的相關規定作為判斷依據確定是否報警的，但是目前基坑變形監測報警值設定存在一定的問題，同一個基坑監測項目，不同的規范規定的報警值不盡相同，而且有的規范提供的監測報警值僅僅是一個取值范圍，另外還有國家規范、地區規范以及地基基礎設計規范和基坑支護技術規范等都對部分監測項目進行了報警值的規定。監測項目的報警值太多，一方面對現場監測人員提出了更高的要求，另一方面這些規范的報警值參考起來十分不便，因此有必要總結這些規范的報警值并進行綜合分析，找出其中的規律，以便于現場監測人員參考。

《國家規范》規定的監測報警值

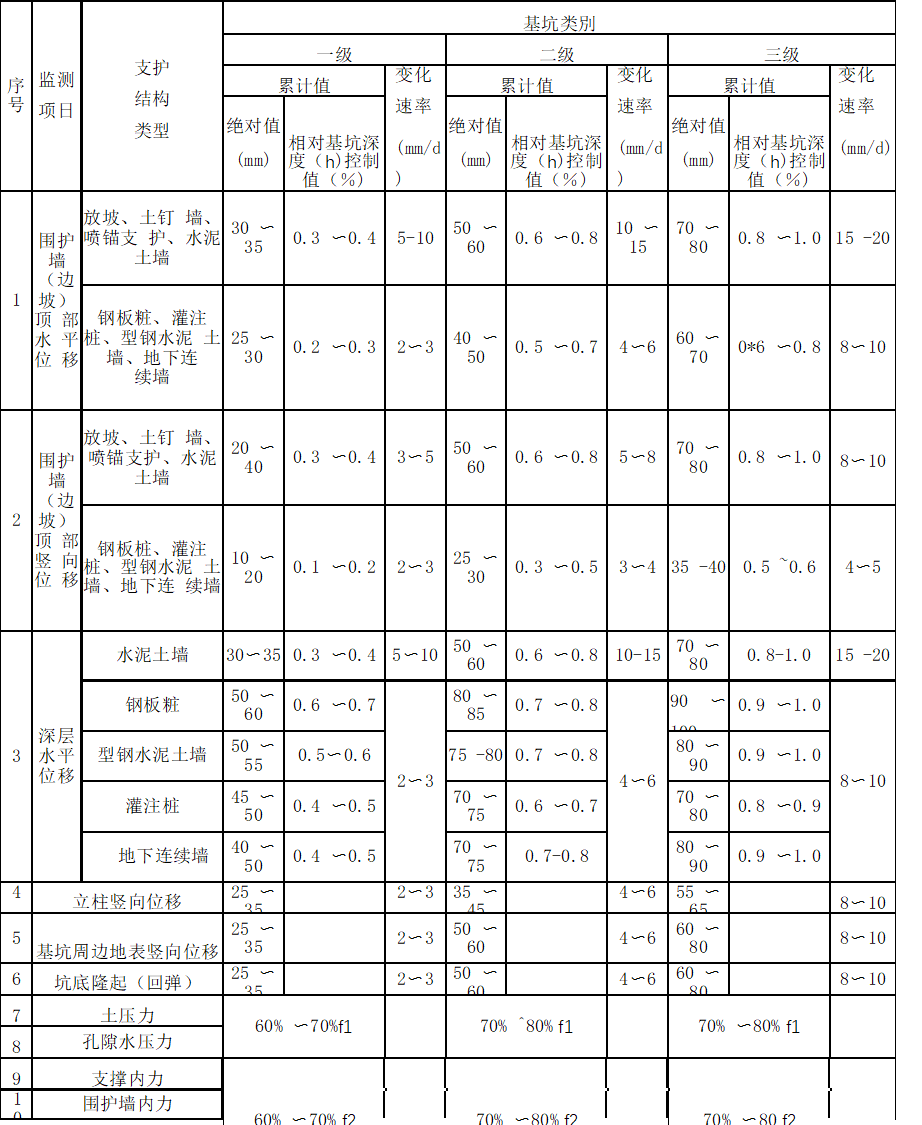

《國家規范》經過大量工程調研及征詢全國近20個城市的百余名多年從事基坑工程的研究、設計、勘察、施工、監測工作的專家意見并結合現行的有關規范提出的報警值，具有較髙的參考價值?！秶乙幏丁氛J為基坑及支護結構監測報警值應根據土質特征、設計結果及當地經驗等因素確定，周邊環境監測報警值的限值應根據主管部門的要求確定，并給出了基坑及支護結構監測報警值和周邊環境監測報警值,如表所示。

《上海規范》規定的監測報警值

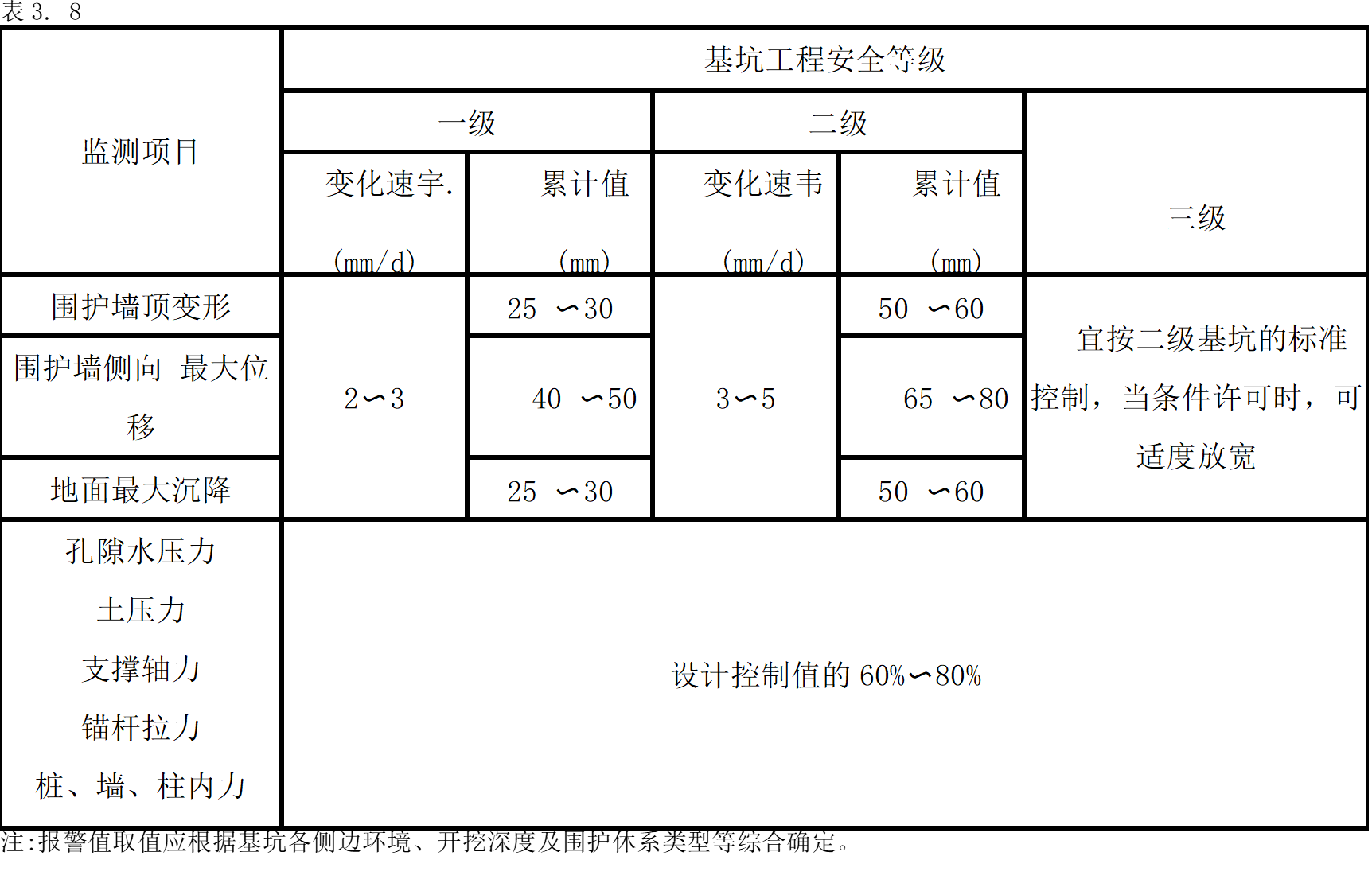

《上海規范》規定，監測報警值應由量變化速率與累計變化控制，報警值不應超過設計控制值。各監測項目的報警值,可按照下列原則確定：圍護體系監測項目的報警值應由圍護設計單位提出，并經相關單位認可，亦可參考表確定?；又苓叚h境監測項目的報警值應根據監測對象的主管部門的要求確定，當無具體報警值時，亦可參考表確定。

《建筑地基基礎工程施工質量驗收規范》規定的監測報警值

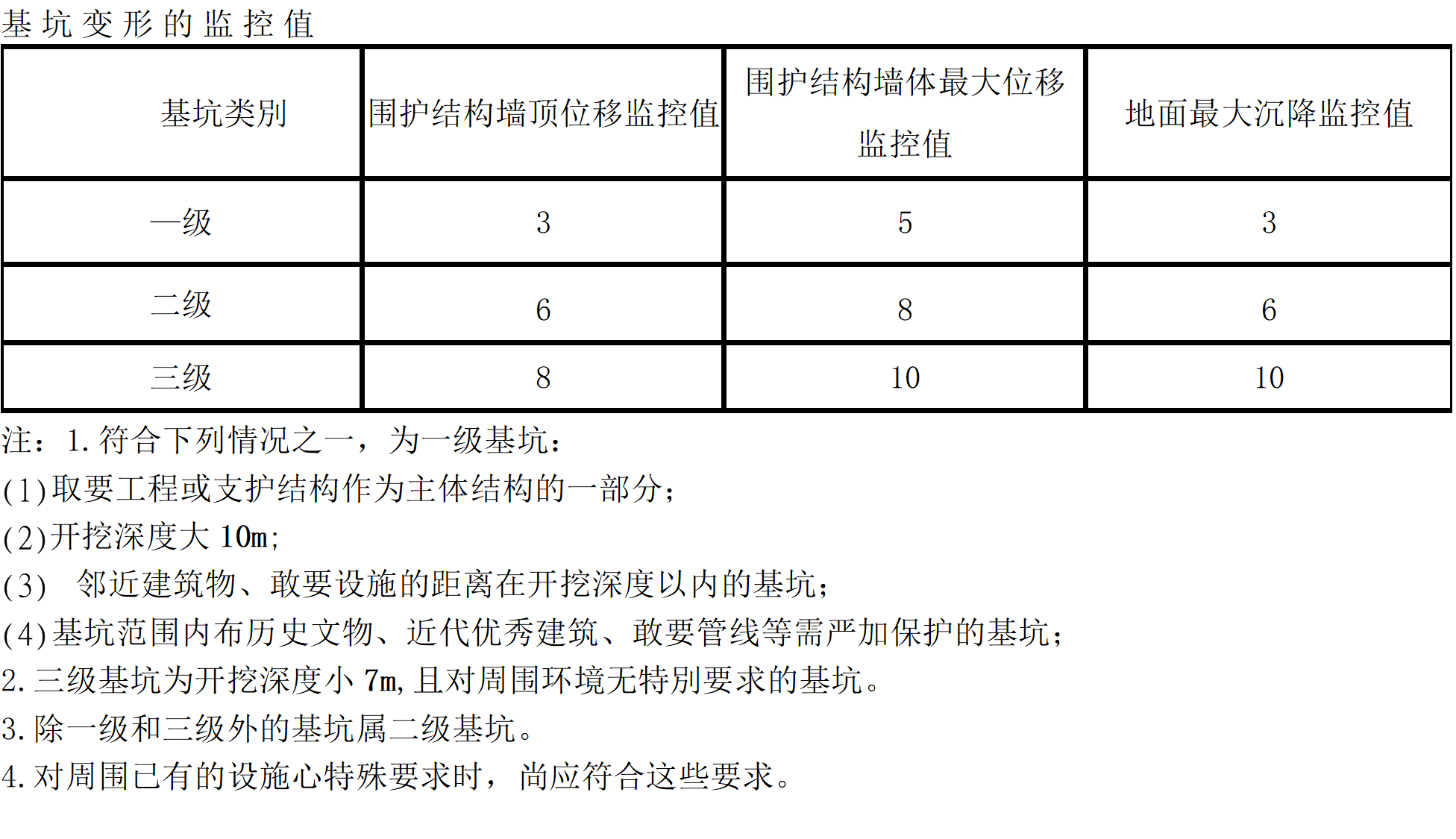

《建筑地基基礎工程施工質量驗收規范》（GB50202—2002)規定，基坑、管溝土方工程驗收必須確保支護結構安全和周圍環境安全為前提。當設計有指標時，以設計要求為依據，如無設計指標，應按照表的規定執行。

《山東規范》規定的監測報警值

《山東規范》規定基坑監測項目的監控控制值應根據監測對象的有關規范要求、開挖深度、基坑各側周邊環境允許發生的變形及支護型式等綜合確定，并結合表3.10選取。基坑變形監測報警值宜取監控控制值的70%?80%。

(1)周圍建筑物報警值應符合規范和設計限值的要求，以累計變形量、變形速率、差異變形量并結合裂縫觀測確定。

(2)基坑開挖對周圍建（構）筑物的變形監控應考慮基坑開挖造成的附加變形與原有變形的疊加。

(3)當出現下列情況之一時，應立即報警;若情況比較嚴重，應立即停止施工并對基坑支護結構和周圍環境中的保護對象采取應急措施。

①出現了基坑工程設計方案、基坑監測技術方案確定的報警情況，監測項目實測值達到設計監控報警值；

②基坑支護結構或后面土體的最大位移已大于表中的規定，或其水平位移速率已連續3d大于3mm/d(2mm/d);

③基坑支護結構的支撐或錨桿體系中有個別構件出現應力劇增、壓屈、斷裂、松弛或拔出的跡象；

④建筑物的不均勻沉降（差異沉降）已大于現行建筑地基基礎設計規范規定的允許沉降差，或建筑物的傾斜速率已連續3d大于0.0001H/d(H為建筑承重結構高度）；

⑤已有建筑物的砌體部分出現寬度大于3mm(1.5mm)的變形裂縫；或其附近地面出現寬度大于15mm(10mm)的裂縫，且上述裂縫尚可能發展；

⑥基坑底部或周圍土體出現可能導致剪切破壞的跡象或其他可能影響安全的征兆(如少量流沙、管涌、隆起、陷落等）；

⑦根據當地經驗判斷，認為已出現其他必須加強監測的情況。

注:基坑工程安全等級為一級的基坑，宜按括號內的限值采用；允許各地區根據其當地工程經驗對上述限值進行修正或補充，但應經當地主管部門批準后執行。

相關規范規定的報警值對比分析

從總體上來看，第一，在報警值的規定上，《國家規范》較其他規范相比更加全面，更加規范，更加詳細，更加科學合理。例如，《國家規范》對不同基坑支護方式，如“放坡”“土釘墻”“噴錨支護”“水泥土墻”“鋼板樁”“型鋼水泥土墻”“地下連續墻”等，均分別規定了不同的報警值，而其他規范單一籠統地規定“圍護結構”。第二，《國家規范》《山東規范》《上海規范》均從累計值和變化速率兩個方面對報警值進行了規定，而《‘建筑地基基礎工程施工質量驗收規范》（GB50202—2002)則僅僅規定了監測項目的變形監控值。第二，對于基坑邊坡的圍護體變形，《國家規范》對水平位移和豎向位移都進行了報警值的規定，而其他規范僅對水平位移進行報警值的規定。

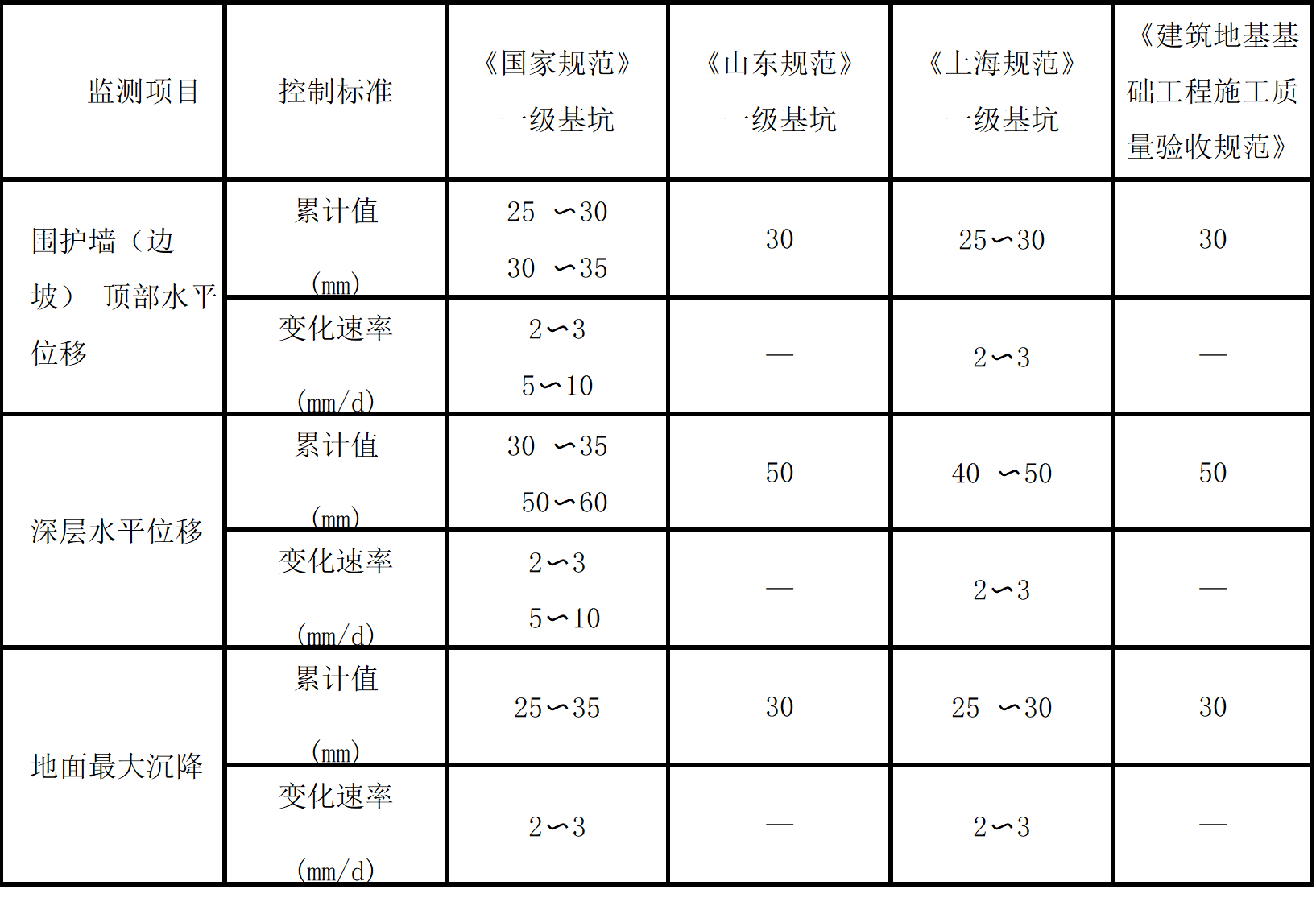

從具體的報警值來看，上表給出了幾種規范規定的基坑監測報警值對比，從表中可以看出，圍護墻（邊坡）頂部水平位移累計值的報警值均在30mm左右，《國家規范》根據圍護體的剛度不同分別進行了規定，《上海規范》則由于上海地區的軟土性質特點，給出了25?30mm的范圍。深層水平位移累計值均在50mm左右，同樣《國家規范》根據圍護體的剛度不同分別進行了規定，《上海規范》則由于上海地區的軟土性質特點，給出了40?50mm的范圍。地面最大沉降的報警值的規定與上述兩者具有同樣的規律。

另外，還可以看出，《國家規范》還分別對立柱豎向位移、基坑周邊地表豎向位移、坑底隆起（回彈）、土壓力、孔隙水壓力、支撐內力、圍護墻內力、立柱內力、錨索內力等分別進行了報警值的規定。除《上海規范》外，這些是其他規范所沒有的。

上述報警值的規定再次體現了《國家規范》在報警值的規定上更加詳細、更加科學合理、適應性更好的特點。
