什么是日照變形觀測

超高層建筑指的是高度大于100m的建筑，高聳結構則指高度較大、橫斷面相對較小的構筑物。在溫度變化作用下，這些建筑、結構容易產生變形，從而影響其安全性。日照變形測量的主要內容是獲取建筑或結構變形與時間、溫度變化的關系，其主要成果形式為日照變形曲線圖。

激光垂準儀的觀測方法見本規范第4.7節。采用正垂儀時，垂線可選用直徑為0.6mm~1.2mm的不銹鋼絲或因瓦絲，并使用無縫鋼管保護。垂線上端可錨固在通道頂部或待測處設置的支點上。用于穩定重錘的油箱中應裝有阻尼液。觀測時，可利用安置的坐標儀測出水平位移。

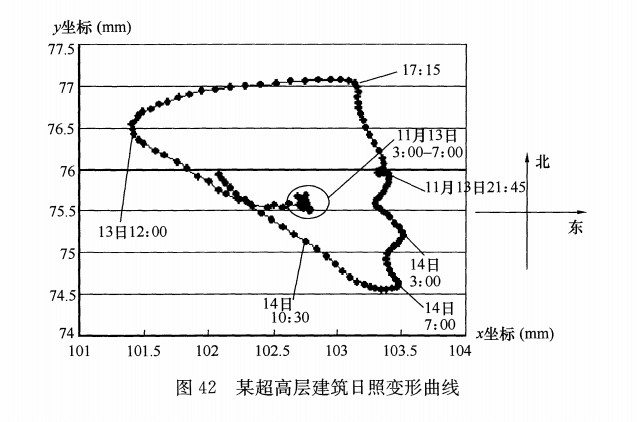

日照變形曲線示例見圖42。該圖為某超高層建筑第70層相對于第50層的觀測結果。觀測時間從2008年11月13日3:00~11月14日13:00，總時長34h。觀測儀器為數字正垂儀，觀測數據經過小波濾波處理。
